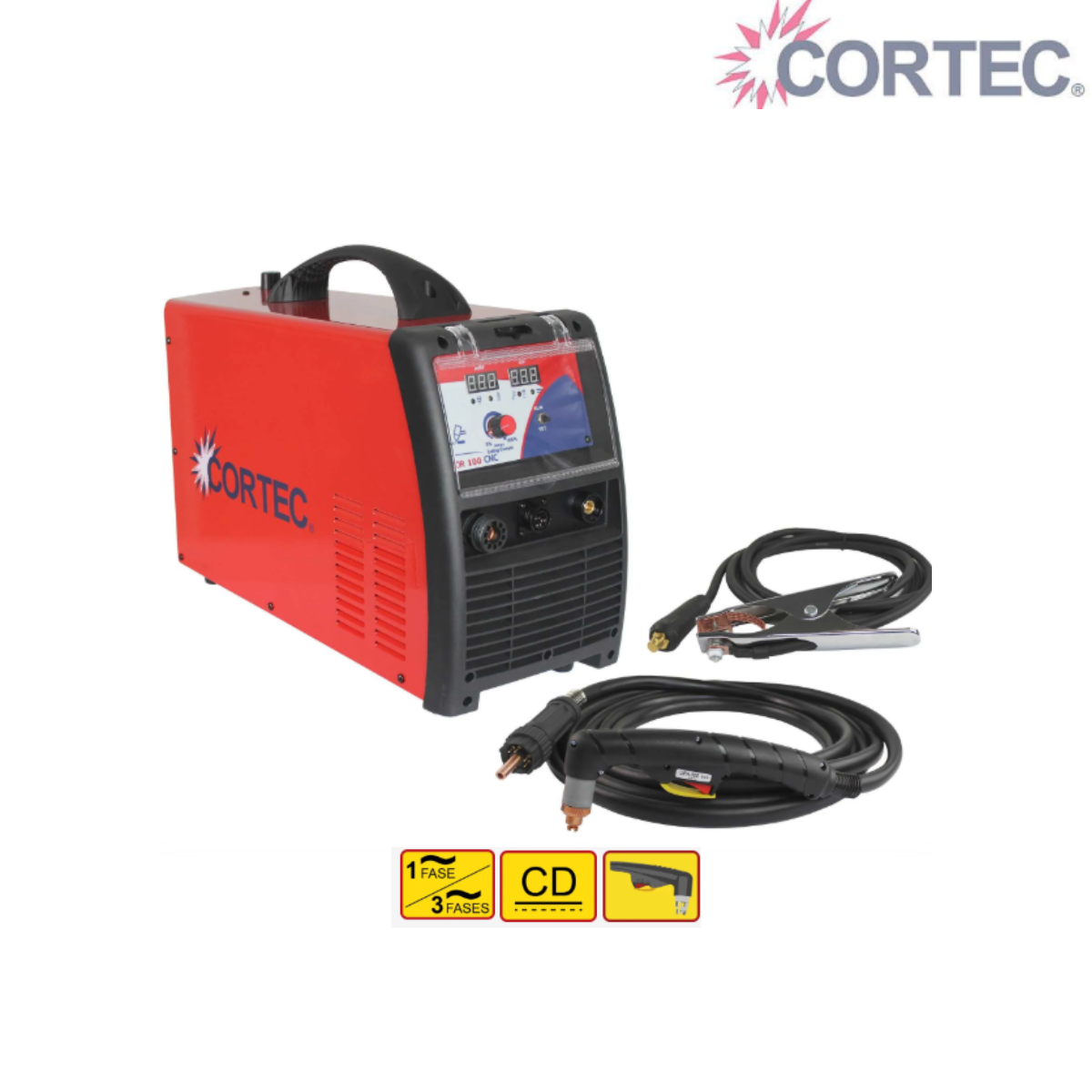

Máquina para corte por Plasma (PAC) – COR100 CNC 1-3 – Cortec

Máquina de corte por plasma (PAC) reconocida por su tecnología Inversora, gran capacidad de corte, alto ciclo de trabajo (95%) y la posibilidad de conectarse a un pantógrafo de corte. Es indispensable en talleres de fabricaciones metálicas industriales y puede conectarse a una fuente de aire seco y libre de aceite. Cuenta con la Garantía Weld500 de 500 días.

CARACTERÍSTICAS

• Proceso: Corte por Plasma (PAC).

• Conexión de Entrada: 220 VAC 1 Fase / 3 Fases.

• Ciclo de Trabajo: 95% a 100A en 220V-3F y 60A en 220V-1F.

• Rango de Corriente: 20 A a 100 A.

• Corriente de Entrada Máxima: 51 Amps una fase y 52 Amps tres fases.

• Fusible Máximo: 60A.

• Capacidad de Corte (Producción):

  • Acero al Carbono: 25 mm (1").

  • Acero Inoxidable: 19 mm (3/4").

  • Aluminio: 19 mm (3/4").

• Corte por Separación: Puede cortar hasta 38 mm (1-1/2").

• Conexión CNC: Incluye conector de 14 pines para integración con máquinas CNC o pantógrafos.

• Encendido de Arco: Mediante el sistema Blowback (chispa interna que mueve el electrodo), sin alta frecuencia.

• Requerimientos de Aire: Mínimo 2 HP y tanque de 200 litros.

• Flujo Mínimo de Aire: 510 scfh (240 lpm).

• Presión de Aire: 70 a 90 psi.

• Peso: 22.9 Kg / 50.48 Lb.

VENTAJAS

• Alto Ciclo de Trabajo: El 95% de ciclo de trabajo permite una operación industrial intensiva y continua.

• Conexión CNC Integrada: Lista para acoplarse directamente a pantógrafos o mesas de corte CNC mediante su conector de 14 pines.

• Capacidad Industrial: Gran capacidad de corte de 1" en producción para acero al carbono.

• Encendido de Arco Mejorado: El sistema Blowback incrementa la capacidad, extiende la vida útil de los consumibles y no genera interferencia con equipos CNC.

• Portabilidad: Es ligera, contable y compacta a pesar de su gran potencia.

• Detección de Fallas: Sistemas de protección integrados que detectan y mantienen la máquina en condiciones ideales (sobre carga, sobre voltaje, alta temperatura, etc.).

APLICACIONES RECOMENDADAS

• Talleres y fábricas con máquinas CNC o pantógrafos de corte.

• Producción de piezas con cortes de hasta 1" de espesor en acero al carbono.

• Corte de materiales con buena conductividad eléctrica como acero inoxidable y aluminio, hasta 3/4".

ACCESORIOS INCLUIDOS

• 1 Máquina de corte por plasma COR100 CNC 1-3® con cable de poder sin clavija.

• 1 Antorcha para corte manual UPM-100.

• 1 Conector rápido con cable de 3 mts y pinza de tierra.

• 1 Regulador con trampa de agua integrada a la máquina.

• 1 Conector rápido para la entrada de aire.

• 1 Kit de consumibles instalados en la antorcha (1 electrodo, 1 difusor, 1 punta 105 amps, 1 boquilla de 80 a 105 amps y 1 copa de 80 a 105 amps).

RECOMENDACIÓN DE USO

• Requisitos de Aire: Es crucial utilizar una fuente de aire seco, libre de aceite, con una presión de 70 a 90 psi y un tanque mínimo de 200 litros para garantizar el rendimiento del 95% de ciclo de trabajo.

• Integración CNC: Aprovechar el conector de 14 pines para optimizar el trabajo automatizado.

• Regulador y Filtro de Aire: Se recomienda mejorar la eficiencia y durabilidad instalando un filtro de aire CORTEC adicional que limpie el aire de suministro.

• Cable Recomendado: Usar cable de tamaño AWG #8.
